ربما تعد إطارات الطائرات من أعظم إنجازات الهندسة الحديثة؛ التي تتجلى في لحظة ملامسة طائرة ضخمة مثل بوينغ 747 أو إيرباص A380 لأرضية المدرج، الأمر الذي يؤكد لنا دور هذه الإطارات وراء سلامة العملية بالكامل.
تصنع إطارات الطائرات لتمكين منظومة الهبوط من تحمل أوزان تتجاوز مئات الأطنان، وسرعات تصل إلى 280 كيلومترًا في الساعة، ودرجات حرارة متطرفة، مع الحفاظ التام على أقصى درجات السلامة والموثوقية.
ما رأيك أن نأخذك في رحلة مثيرة لفهم أسرار تصنيع إطارات الطائرات، والمواد الخارقة التي تدخل في تركيبها، والفيزياء المعقدة التي تمكنها من تحمل هذه الأحمال الهائلة.
"تتحمل إطارات الطائرات ضغطا داخليا يصل إلى 200 رطل لكل بوصة مربعة أي أكثر من 6 أضعاف ضغط إطارات سيارتك الاعتيادية لتدعم وزنا يتجاوز 30 طنا للإطار الواحد".

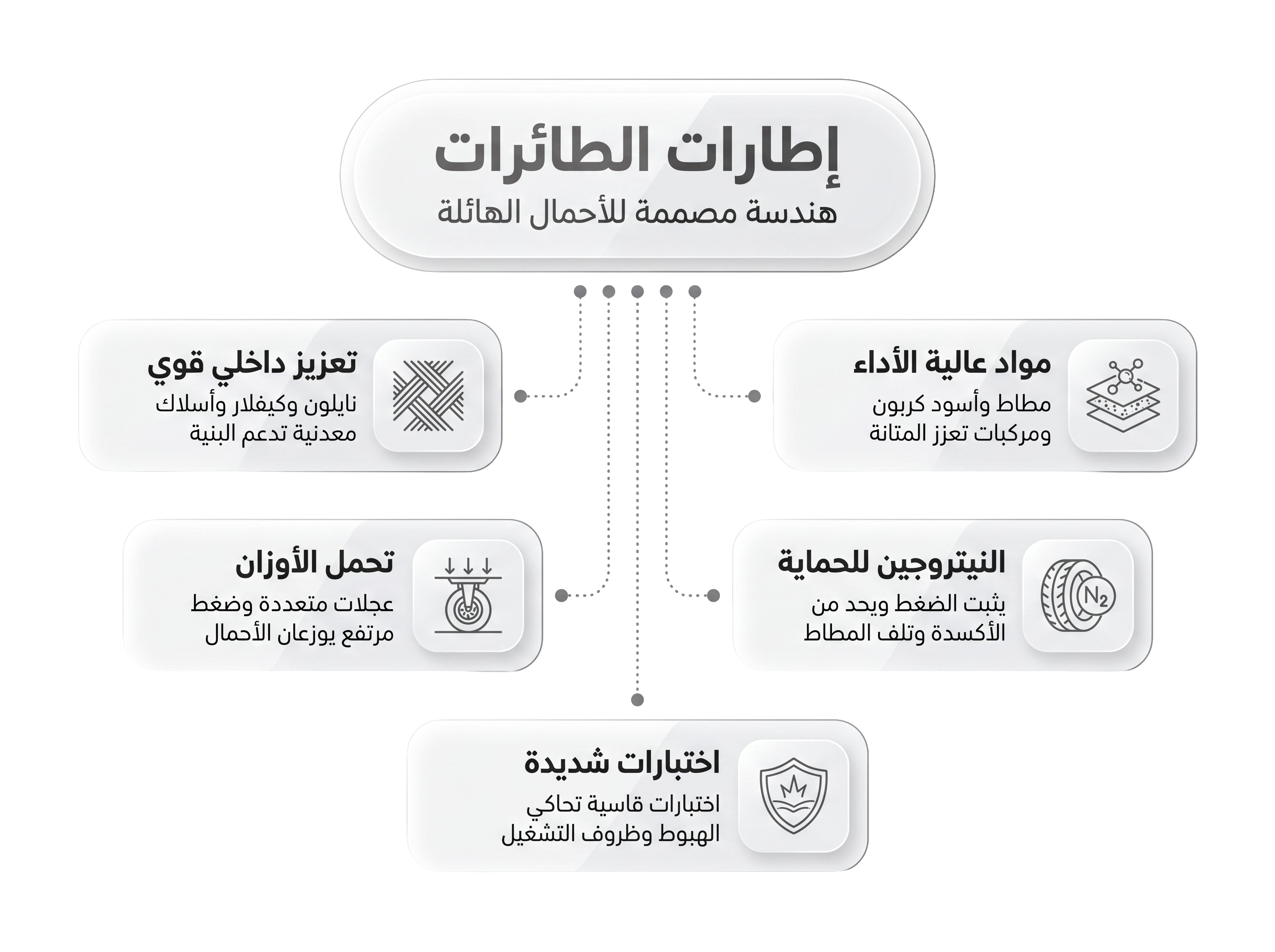

أهمية إطارات الطائرات في صناعة الطيران
يمكن القول أن إطارات الطائرات من أكثر المكونات الحيوية في أي طائرة، فهي الحلقة الواصلة بين هذا العملاق الطائر وأرض المدرج، تخيل أن طائرة بوينغ 777 تزن حوالي 300 طن عند الهبوط، وتتوزع هذه الكتلة الهائلة على 12 إطارًا فقط في بعض التكوينات، وهذا يعني أن كل إطار يتحمل أكثر من 25 طنًّا من الوزن! وبعض إطارات الطائرات يمكنها تحمل أكثر من 30 طنًّا للإطار الواحد.
لكن الأمر لا يتعلق بالوزن فقط، حيث تتعرض إطارات الطائرات لظروف قاسية لا مثيل لها، أبرزها:
- سرعة هبوط تتجاوز 280 كيلومترًا في الساعة.
- درجات حرارة تتراوح بين -40 درجة مئوية تحت الصفر و+70 درجة مئوية أو أكثر.
- ضغط نفخ يصل إلى 200 رطل لكل بوصة مربعة (psi) في الطائرات التجارية الكبيرة، ويرتفع إلى 320 psi في الطائرات المقاتلة، وهو ضغط أعلى بـ 6 إلى 7 مرات من ضغط إطارات السيارات.
- قوى احتكاك هائلة أثناء الهبوط والكبح.
فكيف يمكن لهذه الإطارات أن تصمد أمام كل هذه الظروف القاسية؟ تكمن الإجابة في المواد المتطورة المصنوعة منها وتصميمها الهندسي الفريد.
المواد الأساسية في صناعة إطارات الطائرات
- المطاط
وهو العنصر الأكثر حضورًا في إطارات الطائرات، ويتم استخدام مزيج متطور من المطاط الطبيعي والمطاط الصناعي، حيث يوفر المطاط الطبيعي المرونة العالية ومقاومة التمزق، بينما يعزز المطاط الصناعي المتانة ومقاومة الحرارة والتآكل.
ثم يضاف مطاط البيوتادايين الذي يعزز مقاومته للتآكل والاهتراء الناجم عن الاحتكاك الشديد بالمدرج، كما تستخدم مادة أسود الكربون كحشو معزّز يزيد من متانة المطاط وصلابته بشكل ملحوظ.
ثم تخلط المكونات في المرحلة الأخيرة بأكاسيد الزنك والكبريت؛ وهي العناصر المسؤولّة عن عملية "الفلكنة" أو الربط الكيميائي التي تمنح المطاط قوام صلابته النهائي وتجعله قادرًا على تحمل الظروف القاسية.
- النايلون
تحت الطبقة الخارجية من المطاط، يقع الهيكل الداخلي لإطارات الطائرات، والذي يتكون أساسًا من طبقات متعددة من ألياف النايلون، وهي مادة خفيفة الوزن لكنها قوية جدًّا، وتتميز بقدرتها على الاحتفاظ بمرونتها حتى تحت الضغوط الهائلة.
تستخدم إطارات الطائرات عادةً أكثر من 20 طبقة من النايلون المتشابك، يتم وضعها باتجاهات متعاكسة ومتداخلة بطريقة هندسية دقيقة لتعزيز القوة في جميع الاتجاهات وتوزيع الأحمال بشكل متساوٍ، وقد يصل عدد الطبقات إلى 38 طبقة في إطارات الطائرات التجارية.
- الكيفلار
الكيفلار هو بوليمر صناعي فائق القوة، أقوى بخمس مرات من الفولاذ مقارنةً بالوزن، ويتميز بمقاومة استثنائية للحرارة تصل إلى 500 درجة مئوية، لذا يدخل في تركيب إطارات الطائرات ليعزز مقاومتها للقطع والتآكل.
تستخدم بعض الشركات تقنية متطورة تجمع بين الكيفلار والنايلون في خيوط واحدة، لتعزيز القوة وتقليل الوزن في آن واحد، كما تزيد هذه التقنية من مقاومة إطارات الطائرات للتلف الناتج عن الأجسام الغريبة على المدرج، وهو أحد الأسباب الرئيسية لحوادث الإطارات.
"يحتوي الإطار الواحد في الطائرات العريضة على أكثر من 20 طبقة متشابكة من النايلون والكيفلار، متراصة بزوايا متعاكسة لتوزيع قوى الصدمات الهائلة وكأنها هيكل عظمي مرن لا ينكسر".
- الفولاذ والألمنيوم
تعزَّز إطارات الطائرات بطبقات من الأسلاك الفولاذية أو الألمنيوم في مناطق محددة، خاصةً في حزام المداس "الجزء الملامس للأرض" وفي منطقة الحافة "التي تثبت الإطار على العجلة".
كما تقوم بعض الشركات المصنعة باستخدام خرزات من الألمنيوم بدلًا من الفولاذ لتوفير الوزن مع الحفاظ على القوة والمتانة، ومن ثم المساهمة في تقليل الوزن الإجمالي للطائرة، والتوفير في استهلاك الوقود.
نظرة معمقة على "البولياميد 66- نايلون 66" العمود الفقري الخفي
من المواد الأساسية في تصنيع إطارات الطائرات "البولياميد 66- نايلون 66"، وهو ليس مجرد خيط عادي، بل هو نتاج هندسة كيميائية دقيقة، حيث تتميز ألياف PA66 بقوة شد استثنائية، ومقاومة فائقة للتآكل والحرارة، وقدرة على امتصاص الصدمات، وهي خصائص تمكن إطارات الطائرات من تحمل الأحمال المقدرة الهائلة وطاقات الصدمات الشديدة في بيئات الحرارة العالية.
ومع ذلك، تواجه هذه الألياف تحديًا يتمثل في انخفاض نشاطها السطحي، مما يضعف التصاقها بالمطاط المحيط بها، ولمواجهة ذلك، تستخدم الشركات المصنعة تقنيات متطورة مثل المعالجة ببلازما السطح، والتي تحسن بشكل كبير من أداء الرابطة بين ألياف PA66 والمطاط، مما يمنع انفصالها ويعزز متانة الإطار بشكل كبير، وهذه التفاصيل الدقيقة هي ما يميز إطارات الطائرات عالية الجودة.
لماذا يستخدم النيتروجين في تصنيع إطارات الطائرات؟
تنفخ إطارات الطائرات بـ غاز النيتروجين بدلًا من الهواء العادي لأسباب تتعلق بالسلامة والكفاءة، أبرزها:
- تجنب الانفجار عند الارتفاع الحراري، لأن النيتروجين غاز مستقر لا يتأثر بالحرارة الشديدة الناتجة عن احتكاك الإطار بالمدرج أثناء الهبوط، فيحافظ على الضغط ويمنع انفجار الإطار.
- الحماية من الصدأ والتآكل، حيث يستخدم النيتروجين بصورة جافة تمامًا وخالية من بخار الماء، بخلاف الهواء العادي الذي يتكثف داخل الإطار ويسبب صدأ الأجزاء المعدنية.
- إطالة عمر المطاط، لأن النيتروجين لا يتفاعل مع مطاط الإطار من الداخل ولا يسبب الأكسدة، ومن ثم يحمي المطاط من التلف المبكر.
- ثبات ضغط الإطار، والسبب أن النيتروجين يتأثر بتغيرات الطقس والحرارة بنسبة أقل بكثير من الهواء العادي، مما يضمن بقاء الضغط ثابتًا داخل الإطار في مختلف ظروف الطيران.
"النيتروجين الجاف ليس مجرد بديل للهواء؛ إنه درع أمان يمنع تقلبات الضغط الخطيرة ويقي المطاط من الأكسدة، مما يجعل إطارات الطائرات أكثر قدرة على تحمل الاحتكاك اللحظي أثناء الهبوط".
الإطارات الشعاعية مقابل الإطارات المائلة
يوجد نوعين رئيسيين من إطارات الطائرات: الإطارات الشعاعية والإطارات المائلة، وتتجاوز الفروق بينهما مجرد التصميم الداخلي، لتنعكس بشكل مباشر على الأداء والسلامة.
وقد أظهرت أبحاث أجرتها وكالة "ناسا" أن الإطارات الشعاعية تمنح الطائرة خفة وزن استثنائية؛ حيث توفر ما يصل إلى 20% من الوزن مقارنةً بالإطارات المائلة.
يكمن السر في هيكل الإطار الشعاعي، حيث توضع طبقاته بشكل عمودي على اتجاه السير، وتعزز بأحزمة واقية من النسيج والفولاذ، ويساعد هذا التصميم الفريد على:
- تشتيت الحرارة بسرعة وتقليل السخونة الناتجة عن الاحتكاك الشديد بالمدرج.
- المحافظة على توازن الإطار وثباته أثناء الحركة.
- إضافة طبقة مطاطية إضافية تحت السطح تزيد من مقاومة التآكل وتتحمل عددًا أكبر من الرحلات.
وبفضل هذه الحلول الهندسية، أصبحت الإطارات الشعاعية الخيار الأول والأساسي في معظم الطائرات التجارية الحديثة.
كيف تتحمل إطارات الطائرات أوزانا بمئات الأطنان؟
تكمن قدرة إطارات الطائرات على تحمل هذه الأحمال الفائقة في المزيج الهندسي الاستثنائي بين التصميم البنائي المتين والضغط العالي والمواد فائقة التطور، وفيما يلي تفصيل ذلك:
- مبدأ توزيع الحمل
السر الأساسي في قدرة إطارات الطائرات على تحمل هذه الأوزان الهائلة يكمن في توزيع الحمل، على سبيل المثال: تزن طائرة بوينغ 777 300 طن ولا تقف على إطارين أو أربعة، بل على 12 إطارًا موزعة على عدة عجلات، لذا يقلل هذا التوزيع الحمل على كل إطار فردي.
لكن حتى مع هذا التوزيع، يتحمل كل إطار في طائرة الركاب الكبيرة حمولات تصل إلى 20 طنًّا أو أكثر، ويمكن أن تصل قدرة تحمل الإطار الواحد إلى 38,000 كيلوغرام في بعض التطبيقات العسكرية.
- دور الضغط العالي
تنفخ إطارات الطائرات بضغط مرتفع جدًّا مقارنةً بإطارات السيارات، لمنح الإطار صلابة كافية لدعم الوزن الهائل دون أن يتشوه أو ينضغط بشكل مفرط عند ملامسة الأرض، وهي نفس فكرة البالون المملوء بالهواء: كلما زاد الضغط داخله، زادت قدرته على تحمل الأوزان دون أن ينضغط.
- تصميم متعدد الطبقات
كما ذكرنا سابقًا، يصل عدد طبقات إطارات الطائرات إلى أكثر من 20 طبقة من المواد المعززة، تعمل معا مثل هيكل عظمي مرن، حيث تتوزع قوى الضغط والشد على مساحة كبيرة من المواد، مما يمنع تركيز الإجهاد في نقطة واحدة.
- اختبارات قاسية
قبل أن تغادر إطارات الطائرات المصنع، تخضع لسلسلة من الاختبارات القاسية التي تحاكي ظروف التشغيل الحقيقية، بما في ذلك:
- اختبارات الحمل الثابت لتحديد أقصى وزن يمكن للإطار تحمله.
- اختبارات السرعة العالية لمحاكاة الهبوط بسرعات تصل إلى 360 كيلومترًا في الساعة.
- اختبارات درجات الحرارة المتطرفة من -40 درجة مئوية إلى أكثر من 70 درجة مئوية.
- اختبارات اختراق الأجسام الغريبة لمحاكاة تأثير الحطام على المدرج.
- اختبارات الانفجار، حيث يجب أن يتحمل الإطار ضغطًا يتجاوز 4 أضعاف ضغط التشغيل العادي قبل أن ينفجر.
"قبل أن يغادر أي إطار للمصنع، يختبر لتحمل سرعات هبوط تتجاوز 360 كم/ س ودرجات حرارة متطرفة تتراوح بين -40 درجة مئوية تحت الصفر و +70 درجة مئوية، ليؤكد جاهزيته لأقسى الظروف".
الهندسة الكامنة وراء قوة إطارات الطائرات رغم صغرها
تعتمد قوة هذه الإطارات بشكل أساسي على دمج ألياف صناعية تعرف بمادة "الأراميد"، التي تتميز بمقاومتها الشديدة للحرارة؛ حيث تصل درجة انصهارها إلى 500 درجة مئوية، مقارنة بالمطاط العادي الذي يبدأ بالانصهار عند 260 درجة مئوية فقط.
تمنح ألياف الأراميد أيضًا الإطار قوة هائلة ضد التآكل والاحتفاظ بصلابته، مما يسمح للإطار الواحد بالصمود لما يقارب 500 رحلة طيران قبل الحاجة لاستبداله، وهذا يعد مكسبًا كبيرًا نظرًا لتعقيد وصعوبة عملية تغيير إطارات الطائرات.
ولا تتوقف التكنولوجيا عند مادة الأراميد فحسب، بل تتكاتف فيها حلول هندسية متعددة تضمن توزيع الأوزان الهائلة وتحمّل الضغوط المفاجئة أثناء الهبوط، وتجتمع هذه المواد المبتكرة لضمان عمل الإطارات بكفاءة تامة دون التعرض للانفجار أو التآكل السريع.
"رغم تكلفتها العالية وعمرها المحدد بـ 300 هبوط فقط، تعد إطارات الطائرات الضمان الأول لسلامة الركاب بفضل هندستها المتطورة".
نلاحظ في ختام المقال دقة هندسة إطارات الطائرات والتي تجعلها قادرة على تحمل أوزان بمئات الأطنان، وسرعات تزيد عن 280 كيلومترًا في الساعة، ودرجات حرارة متطرفة، مع الحفاظ على السلامة والموثوقية، وهي شهادة على عبقرية المهندسين والعلماء الذين صمموها وطوروها على مر العقود.
تذكر في المرة القادمة التي تشاهد فيها طائرة تهبط، أن ما يفصل هذا العملاق المعدني عن أرض المدرج هو بضع سنتيمترات من المطاط المدعوم بأحدث ما توصلت إليه التكنولوجيا، والتي تمكن إطارات الطائرات من أداء مهمتها بإتقان مرارًا وتكرارًا في كل رحلة.
بقي أن نذكر في النهاية، أن رؤية السعودية 2030 تفتح آفاقًا واعدة لتوطين صناعات الطيران المتقدمة، وتستطيع المراكز البحثية والشركات الوطنية تقوية هذا القطاع بنقل تقنياته الحديثة، بالتزامن مع توسّع أسطول الطيران السعودي؛ مما يعزز الأمن الصناعي، ويوفر فرص عمل نوعية، ويدعم الاقتصاد المعرفي المستدام.
